DIN6796/GB1972碟形墊圈

位置：首頁》DIN6796/GB1972碟形墊圈

產品導讀

碟形墊圈 DIN6796/GB1972 簡介
碟形墊圈 DIN6796/GB1972 規格
碟形墊圈 DIN6796/GB1972 材料
碟形墊圈 DIN6796/GB1972 表面處…

碟形墊圈 DIN6796/GB1972 簡介

　　DIN6796為碟形彈簧墊圈，簡稱碟形墊圈、碟墊，也被稱之為重載螺栓連接墊圈，根據其外形特征也常被稱之為錐形彈簧墊圈。DIN為德國工業標準協會，6796為碟形彈簧的標準號。
　　碟形墊圈用于中等或高強度螺栓、螺釘?shù)倪B接。支承載荷大和彈性恢復使得HDS系列非常有效，螺栓拉力可以承受由于以下原因產生的松弛：易損件的磨損、蠕變、松弛、熱膨脹、收縮，或密封件的壓緊。HDS系列使螺釘?shù)膹椥宰饔迷黾恿藬?shù)倍，它可以有效地取代普通彈簧墊圈。
　　DIN6796是可以對合或疊合的碟形彈簧。對合方式組合可增加碟簧組的變形量，疊合方式組合可增加碟簧組的彈簧力。

碟形墊圈 DIN6796/GB1972 規格

DIN6796

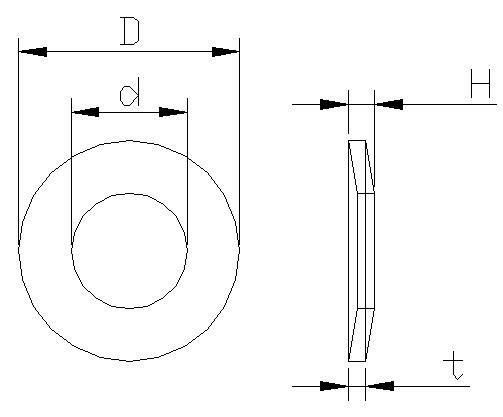

規 格	D外徑	d內徑	t厚度	H max	H min	公斤/1000片
M2	5	2.2	0.4	0.6	0.5	0.05
M2.5	6	2.7	0.5	0.72	0.61	0.09
M3	7	3.2	0.6	0.85	0.72	0.14
M3.5	8	3.7	0.8	1.06	0.92	0.25
M4	9	4.3	1	1.3	1.12	0.38
M5	11	5.3	1.2	1.55	1.35	0.68
M6	14	6.4	1.5	2	1.7	1.42
M7	17	7.4	1.75	2.3	2	2.51
M8	18	8.4	2	2.6	2.24	3.1
M10	23	10.5	2.5	3.2	2.8	5.13
M12	29	13	3	3.95	3.43	12.35
M14	35	15	3.5	4.65	4.14	21.44
M16	39	17	4	5.25	4.58	30.19
M18	42	19	4.5	5.8	5.08	38.68
M20	45	21	5	6.4	5.6	48.52
M22	49	23	5.5	7.05	6.15	63.07
M24	56	25	6	7.75	6.77	92.3
M27	60	28	6.5	8.35	7.3	112.13
M30	70	31	7	9.2	8	168.92
M33	76	34	7.5	10	8.5	213.52
M36	83	37.2	8	10.5	9.2	271.39
M42	96	43.5	8.5	12	10.5	383.61
M48	110	49.5	9	12.5	11	535.18
M56	128	58	9.5	13.5	12	762.21
M64	136	66	10	14	12.8	871.34
M72	145	74	10.5	15	13	1006.08
M90	160	92.5	11	16	14	1155.31
M100	180	102.5	11.5	17	15	1551.52
M125	220	128	12	19	16.5	2367.49

GB1972
規 格	D外徑	d內徑	t厚度	H	公斤/1000片
8	8	4.2	0.3	0.6	0.114
10	10	5.2	0.4	0.75	0.225
12.5	12.5	6.2	0.5	1	0.508
14	14	7.2	0.5	1.1	0.711
16	16	8.2	0.6	1.25	1.05
18	18	9.2	0.7	1.4	1.48
20	20	10.2	0.8	1.55	2.01
22.5	22.5	11.2	0.8	1.75	2.94
25	25	12.2	0.9	2.05	4.4
28	28	14.2	1	2.15	5.39
31.5	31.5	16.3	1.25	2.45	7.84
35.5	35.5	18.3	1.25	2.8	11.4
40	40	20.4	1.5	3.15	16.4
45	45	22.4	1.75	3.5	23.5
50	50	25.4	2	4.1	34.3
56	56	28.5	2	4.3	43
63	63	31	2.5	4.9	64.9
71	71	36	2.5	5.6	91.8
80	80	41	3	6.7	145
90	90	46	3.5	7	184.5
100	100	51	3.5	8.2	273.7
112	112	57	4	8.5	343.8
125	125	64	5	10.6	533
140	140	72	5	11.2	666.6
160	160	82	6	13.5	1094
180	180	92	6	14	1387
200	200	102	8	16.2	2100
225	225	112	8	17	2640
250	250	127	10	19.6	3750

碟形墊圈 DIN6796/GB1972 材料

材料Materials	我們給您的建議...
彈簧鋼：65Mn	≤200°C，常規環境下建議您使用。

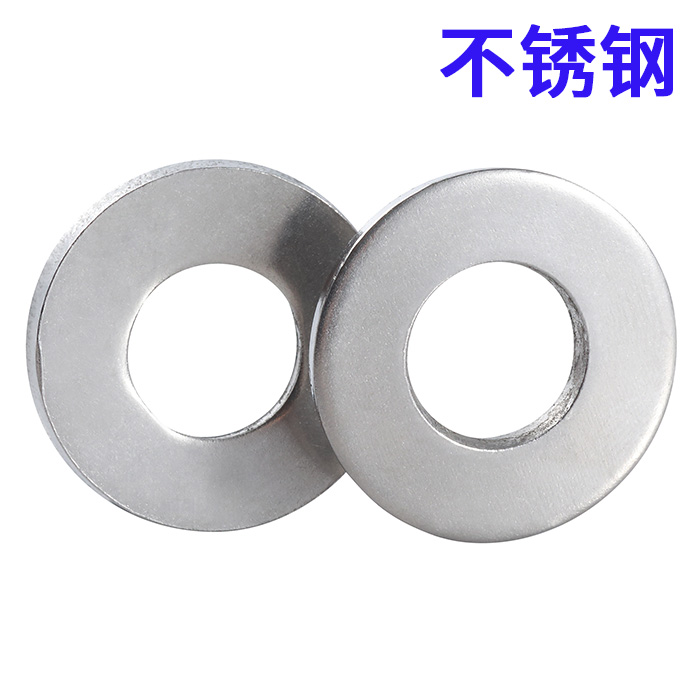

不銹鋼SS304、SS316	≤300°C，腐蝕環境下建議您使用。
根據客戶所需要的材料定制。	如有相關技術疑問請您聯系我們 18901545127

碟形墊圈 DIN6796/GB1972 表面處…

表面處理SurfaceTreatments

鍍鋅

在金屬、合金或者其它材料的表面鍍一層鋅以起美觀、防銹等作用的表面處理技術。常見有：蘭白鋅、彩鋅等。

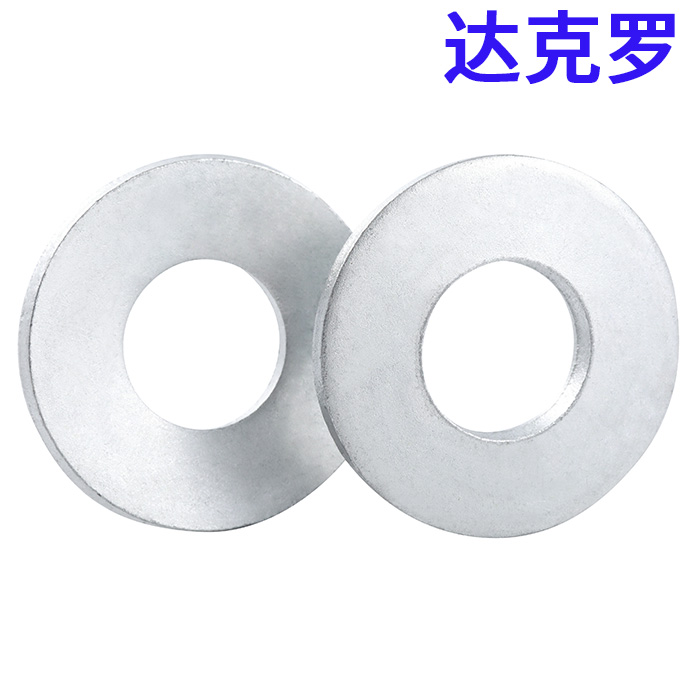

達克羅

DACROMET譯音和縮寫，簡稱達克羅。也稱鋅鉻涂層，是一種以鋅粉、鋁粉、鉻酸和去離子水為主要成分的新型的防腐涂料。與傳統電鍍相比是一種"綠色電鍍"，具有超強的耐蝕性能、無氫脆性、高耐熱性、無污染等特點。

久美特

也稱鋅鋁涂層，是GEOMET譯音和縮寫。作為達克羅的更新?lián)Q代產品，繼承了達克羅眾多優點之外，更加實現了碟形彈簧無鉻表面處理。

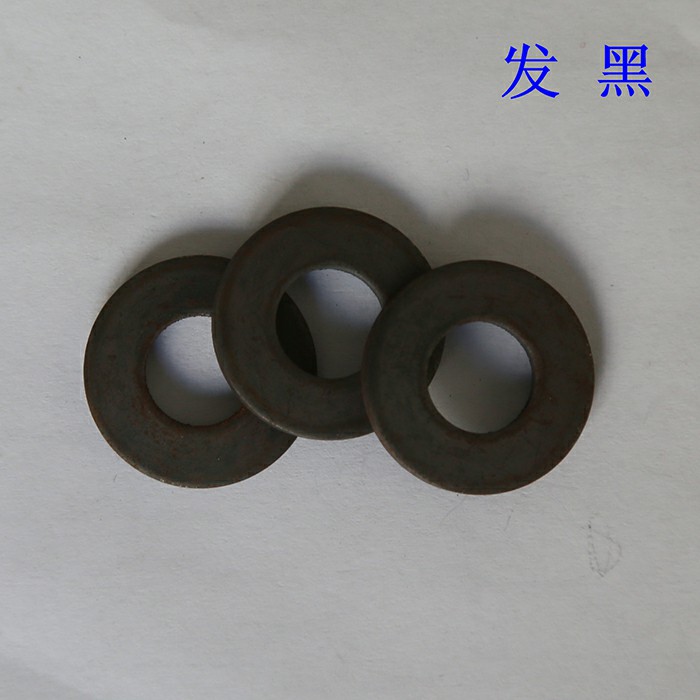

發黑

將鋼在空氣中加熱或直接浸於濃氧化性溶液中，使碟形墊圈表面產生極薄的氧化物膜的材料保護技術。
